控制電纜
詳細描述

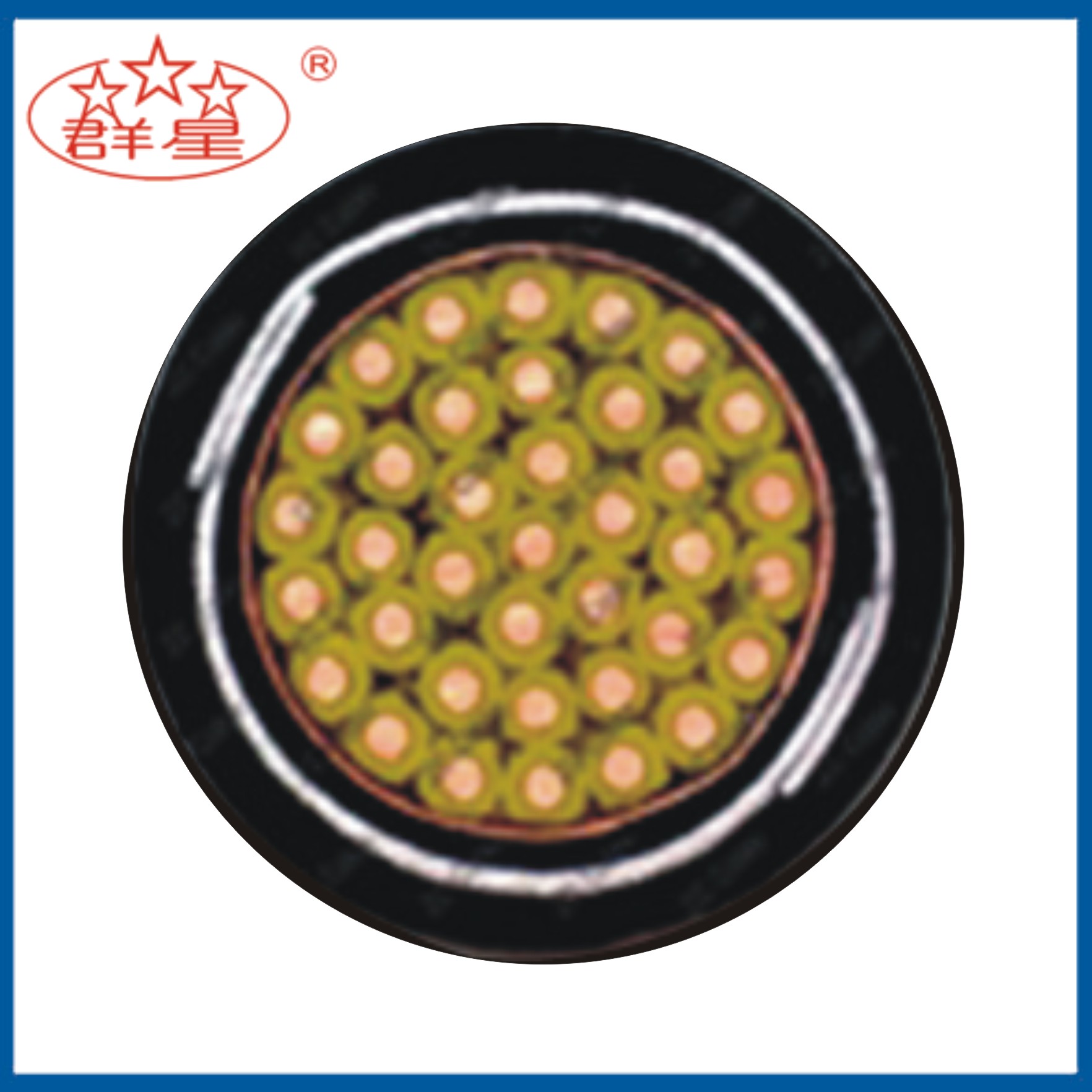

控制電纜
中文名稱：控制電纜
英文名稱：control cable
定義：主要用于傳送控制、測量信號等的電纜。
適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。
額定電壓：U0/U為450/750V。
導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。
電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，不低于電纜外徑的6倍。
控制電纜泛指設備儀表供電/信號控制
代表型號：KVV/KYJV/還有其它儀表線等等。
故障維修
控制電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。
電氣性能
1.直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
|
型號 |
名 稱 |
使用范圍 |
|
KVV |
聚氯乙烯絕緣，聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝中、管道內及地下。 |
|
KVVP |
聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜 |
敷設在室內、電纜溝中、管道內及地下，具有防干擾能力 |
|
KVVP |
聚氯乙烯絕緣，聚氯乙烯護套軟控制電纜 |
敷設在室內移動要求柔軟等場合。 |
|
KVVRP |
聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽軟控制電纜 |
同上具有防干擾能力。 |
|
KVVP2 |
聚氯乙烯絕緣，聚氯乙烯護套銅帶繞包屏蔽控制電纜 |
同上。 |
|
KVV22 |
聚氯乙烯絕緣，聚氯乙烯護套內鋼帶鎧裝控制電線 |
敷設在室內、電纜溝中、管道內及地下，能承受較大的機械外力使用。 |
|
KVV32 |
聚氯乙烯絕緣，細鋼絲鎧裝聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝中、管道、豎井內及地下，能承受一定的拉力作用。 |
注：根據用戶需要可生產阻燃性（ZR）和無鹵阻燃型（ZRA）控制電纜。
5、生產范圍 （以下數據僅供參考）
|
型號 |
額定電壓 |
導體標稱截面(mm2) |
|||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 |
|||||||||
|
KVV |
450/750 |
- |
2-61 |
2-14 |
2-10 |
||||
|
KVVP2 |
- |
4-61 |
4-14 |
4-10 |
|||||
|
KVV22 |
- |
7-61 |
4-61 |
4-14 |
4-10 |
||||
|
KVV32 |
- |
19-61 |
7-61 |
4-14 |
4-10 |
||||
|
KVVR |
4-46 |
- |
- |
||||||
|
KVVRP |
4-61 |
4-48 |
4-4 |
- |
|||||
